  • TK220兩相步進驅動器，基于TI公司32位DSP處理芯片的平臺，采用內部PID電流控制算法設計,具有優異的性能表現。內置微細分技術和上電參數自動整定功能，使得驅動器具有低噪音、低振動、低發熱和高速大力矩輸■  出的特點，能夠很好的適應于步進電機的大部分運用場合。

  • 脈沖模式：單脈沖/雙脈沖/正交脈沖

  • 信號電平：3.3~24V兼容

  • 典型應用：雕刻機、切割機、控機床、自動裝配設備等。在用戶期望小噪聲、高速度的設備中應用效果特佳。





TK系列開環驅動器 TK220
驅動器功能 操作說明
微步細分數設定 Sw5-SW8四個撥碼開關用來選擇共16檔微步細分。用戶設定微步細分時，應先停止驅動器運行。具體微步細分數的設定如下：
    400-60000步數/轉
輸出電流設定   SW1-SW3三個撥碼開關用來選擇共16檔輸出電流。
電流峰值2.40-7.20A
自動半流功能 SW9撥碼用來選擇驅動器的脈沖平滑功能。o表示關閉此功能，on表示打開此功能。SW0用來選擇驅動器的帶寬，o時通過脈沖頻率為200KHZ,on時通過脈沖頻率為1MHZ。
信號接口 PUL+和PUL-為控制脈沖信號正端和負端；DIR+和DIR-為方向信號正端和負端；ENA+和ENA-為使能信號的正端和負端ALM+和ALM-為信號的正端和負端，RDY+和RDY-為到位信號的正端和負端。
脈沖模式 單脈沖/雙脈沖/正交脈沖
電平信號 3.3~24V兼容，無需串聯電阻。
電機接口 A+和A-接步進電機A相繞組的正負端；B+和B-接步進電機B相繞組的正負端。當A、B兩相繞組調換時，可使電機方向反向。
電源接口     TK220工作電壓范圍建議為交流110~230VAC建議在供電電路前加濾波器(EMI FILTER)。

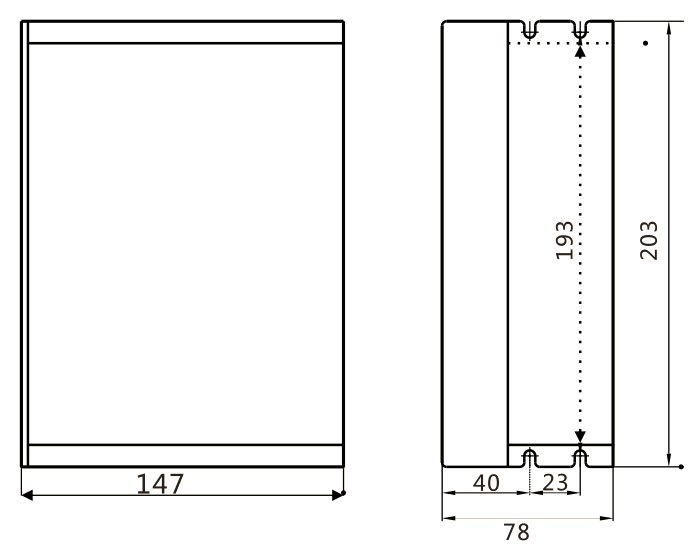

安裝說明 驅動器的外形尺寸為：203×147×78mm,安裝孔距為193mm,安裝時，應使其緊貼在金屬機柜上以利于散熱。

  • TK220兩相步進驅動器，基于TI公司32位DSP處理芯片的平臺，采用內部PID電流控制算法設計,具有優異的性能表現。內置微細分技術和上電參數自動整定功能，使得驅動器具有低噪音、低振動、低發熱和高速大力矩輸■  出的特點，能夠很好的適應于步進電機的大部分運用場合。

  • 脈沖模式：單脈沖/雙脈沖/正交脈沖

  • 信號電平：3.3~24V兼容

  • 典型應用：雕刻機、切割機、控機床、自動裝配設備等。在用戶期望小噪聲、高速度的設備中應用效果特佳。
